国标电线平方数和直径一览表
|
电线（平方毫米） |
导体直径（毫米） |
25℃铜线载流量 |
|
1.5 |
1.38 |
18A |
|
2.5 |
1.78 |
26A |
|
4 |
2.25 |
38A |
|
6 |
2.76 |
44A |
|
10 |
1.33×7 |
68A |
|
16 |
1.70×7 |
80A |
|
25 |
2.10×7 |
109A |
|
35 |
2.50×7 |
125A |
|
50 |
1.78×19 |
163A |
|
70 |
2.10×19 |
202A |
|
95 |
2.50×19 |
243A |
注：以上导体直径指BV 塑铜线及 BLV 塑铝线

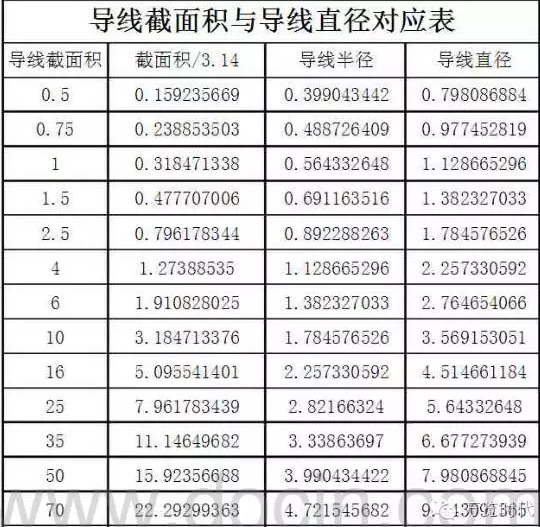

换算方法：
知道电线的平方，计算电线的半径用求圆形面积的公式计算：
电线平方数（平方毫米）＝圆周率（3.14）×电线半径（毫米）的平方
知道电线的平方，计算线直径也是这样，如：
2.5方电线的线直径是：2.5÷ 3.14 = 0.8，再开方得出0.9毫米，因此2.5方线的线直径是：2×0.9毫米＝1.8毫米。
知道电线的直径，计算电线的平方也用求圆形面积的公式来计算：
电线的平方＝圆周率（3.14）×线直径的平方／4

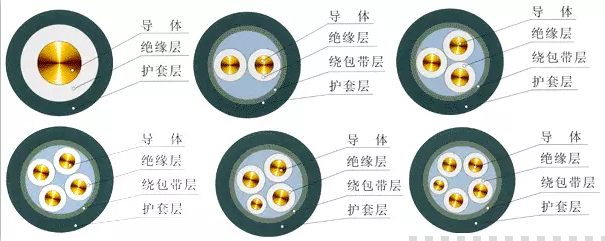

电缆大小也用平方标称，多股线就是每根导线截面积之和。
电缆截面积的计算公式：
0.7854 × 电线半径（毫米）的平方 × 股数
如48股（每股电线半径0.2毫米）1.5平方的线：
0.785 ×（0.2 × 0.2）× 48 = 1.5平方
电线的规格在上常用的有三个标准：分别是美制（AWG）、英制（SWG）和我们的（CWG）。几平方是标准规定的的一个标称值，几平方是用户根据电线电缆的负荷来选择电线电缆。
电线平方数是装修水电施工中的一个口头用语，常说的几平方电线是没加单位，即平方毫米。电线的平方实际上标的是电线的横截面积，即电线圆形横截面的面积，单位为平方毫米。
一般来说，经验载电量是当电网电压是220V时候，每平方电线的经验载电量是一千瓦左右
